نمای کرتین وال چیست؟

نمای کرتین وال

نمای لاملار یا نمای کرتین وال ایکی از سیستم های مدرن نمای ساختمان است که دارای ساختار ایستا می باشد. سازه مستقل به سازه ای گفته می شود که وزن سنگین شیشه را بر روی سازه پرده یا اسکلت و شاسی مربوطه نگه داشته و بار مرده ای به ساختمان تحمیل نکند.





در حقیقت ، دیوار پرده یا به اصطلاح نمای کرتین وال نمای شیشه ای است که در صورت نصب صحیح ، معمولاً متوجه وزن شیشه و بار انرژی ناشی از وزش باد ، طوفان و بارندگی می شود ، اما خود ساختمان متوجه نمی شود.

در واقع می توان گفت که سیستم نمای کرتین وال یک ساختار جداگانه در ساختمان است. نمای پرده که پرده لاتین نامیده می شود یکی از انواع نمای شیشه ای ساختمان ها و بهترین نمای شیشه ای ساختمان از نظر مشکلات ساختاری از نظر ارتفاع است. در این نوع نما معمولاً از مواد سبک مخصوصاً اتصالات آلومینیومی و شیشه ای استفاده می شود.

نمای کرتین وال



در واقع نمای کرتین وال دسته ای از نمای خشک و تهویه است که در مقایسه با نسل قبل از زیبایی خاصی برخوردار است. به نسل قبل از نمای دیوار پرده ، نمایش بدون قاب آهن گفته می شد. در این نسل با نصب سیستم بدون قاب روی آهن ، مشکلات زیادی از نظر آب بندی و هوادهی وجود داشت.

نکته ای در مورد نمای کرتین وال


نکته دیگری که باید در مورد نمای کرتین وال بدانید این است که ساختار آلومینیومی لایه ای پرده ها توانایی نصب سایر مواد روکش مانند سرامیک نمای آلومینیوم کامپوزیت را طبق محاسبات ساختاری دارد.
قبل از پرداختن به جزئیات ، باید تعریف درستی از شکل پرده داشته باشیم. Curtain Wall اصطلاحی انگلیسی برای نوعی نما است که معادل فارسی آن به عنوان پرده شناخته می شود.
دیوارها و پرده ها هر دو مانع و فاصله بین دو فضا هستند که یکی از آنها به فاصله زیاد و بزرگ معروف است و دیگری به عنوان یک سد سبک و انعطاف پذیر. محققان با تلفیق این دو عبارت یا در واقع این دو نوع مهار ، به ترکیبی دست یافته اند که هم از استحکام و مقاومت دیوار و هم از زیبایی و سبک پرده برخوردار است.

Curtain Wall


بدین ترتیب نام Curtain Wall برای این نوع نما انتخاب شد. به نمای کرتین وال ، سازه های ساکن گفته می شود زیرا باری روی ساختمان حمل نمی کنند و تنها نیروهایی که می توانند مقاومت کنند ، نیروی جاذبه خود و همچنین نیروهای جانبی مانند باد ، باران و طوفان است.
در نمای کرتین وال انواع مختلفی از نما وجود دارد و بیشترین مورد استفاده را که احتمالاً در ساختمانهای ساخته شده در کوچه ها و خیابانهای اطراف مکانهای زندگی خود مشاهده کرده اید ، نماهای نمای شیشه ای است.

ویژگی های نمای کرتین وال


از ویژگی های مهم نمای کرتین وال ها عایق حرارتی ، رطوبت و صدا آن است. این عملکرد دمای محیط و نور در نمای ساختمان را بهینه می کند. این باعث کاهش مصرف انرژی های مختلف از جمله برق در ساختمانهایی می شود که دارای نمای پرده ای هستند.
از طرف دیگر ، به دلیل اینکه پرده ها سازه های بسیار سبک هستند و باعث کاهش بار کلی ساختمان می شوند ، بنابراین مقاومت خوبی در برابر زلزله دارند. نصب نمای کرتین وال بسیار آسان تر از نصب سایر نمای ساختمان است. این نما نیز بسیار زیباست و به عنوان قیمت از سایر نمای ساختمان ها مقرون به صرفه است.اگر بخواهیم نمای کرتین وال را از نظر فنی کمی بیشتر تعریف کنیم ، پرده ها در واقع شاسی و لت هستند که در اطراف نمای پروژه ساخت قرار می گیرند. با این نوع نما ، شیشه هایی که باید به عنوان نمای ساختمان نصب شوند ، به جای اینکه روی خود ساختمان قرار بگیرند ، روی سازه پرده نصب می شوند.این باعث کاهش وزن شیشه نصب شده روی ساختمان می شود. این کاهش وزن باعث افزایش مقاومت ساختمان در برابر زلزله می شود. بسیاری از نمای پرده ها بر روی ساختمانهای بزرگ و مشهور در تهران نصب شده است که با کم توجهی می توانید متوجه آنها شوید.همانطور که گفته شد ، سازه اصلی و هسته پرده یا ساخت آن از شاسی و اسکلت ساخته شده و سپس روی آنها با دقت و ظرافت شیشه یا سایر پوشش ها نصب شده است.حال باید این سوال برای شما پیش آمده باشد که لاملا چیست ، لاملا در واقع همان ساختار آلومینیومی است که شیشه نما بر روی آن سوار شده است. این لت ها در دو جهت افقی و عمودی نصب می شوند و فضای مشبک مناسب برای نصب صفحات شیشه یا موارد مشابه ایجاد می کنند.

اسلایدهای عمودی میلیونیم و اسلایدهای افقی انتقال پرده نامیده می شوند. اسکلت ها نیز با توجه به طراحی نمای پرده ای و کاربرد آنها انواع مختلفی دارند. از مشهورترین انواع ملاقه ها می توان به ملافه های آلومینیومی ، اسکلت های فلزی و اسکلت های چوبی اشاره کرد. در حال حاضر ، ورقه آلومینیوم پرکاربردترین نوع صفحه است.

سطح مقطع اسکلت ها نیز توسط مهندسان طراحی شده است تا اسلات ها را با شیارهای خاص روی آنها قفل کرده یا شیشه ها را در فضای بین میلی متر و ترانس قرار دهند.

آنها همچنین به گونه ای طراحی شده اند که شیشه بتواند باشد.

دلیل استفاده از لت های آلومینیومی این است که نمونه های فولادی و چوبی به دلیل خوردگی و مشکلات سنگین باعث ایجاد عایق می شوند. همین امر باعث شد خیلی زود این اسکلت ها از صنعت نمای ساختمان حذف شوند.

در مقابل ، نمونه های آلومینیومی لاملا و آلیاژهای مشابه به دلیل خواصی از جمله مقاومت بالا ، در حالی که سبک بودن ، سرعت زیاد و قابلیت رفع برای رطوبت و هوادهی در نظر گرفته شده است. این مزایای به ظاهر ساده باعث شده است که طراحان ، معماران و مهندسان عمران علاقه زیادی به استفاده از نمای پرده ای با روکش آلومینیوم داشته باشند.

سیستم های نما برای دیوارهای معلق نیز از نظر نصب به دو نوع تقسیم می شوند. نوع اول بدون فریم یا بدون ظاهر خطوط مرئی نامیده می شود و نوع دوم با نام facecap شناخته می شود.

نمونه قابهای نمای کرتین وال به دو زیر فریم فول فریم و ufram تقسیم می شوند که هر یک از آنها با توجه به شرایط طراحی ساختار نما و سایر عوامل توسط مهندسان و معماران حرفه ای انتخاب می شوند. آنها پس از اتمام طراحی از نظر فنی و زیبایی در محل پروژه نصب می شوند.


از تاریخچه دیوار کرتین چه می دانید؟



در این قسمت می خواهیم شما را با تاریخچه شکل گیری نمای کرتین وال آشنا کنیم. جالب است بدانید که در قرن نوزدهم ، با توسعه استفاده از صفحات شیشه ای بزرگ در ساختمان ها ، سیستم های نمای پرده نیز ظاهر شدند. از اواسط دهه سی و با شروع استفاده از آلومینیوم در صنعت ساختمان ، استفاده از نما در دیوارهای نما محبوبیت بیشتری پیدا کرد.

نمای پرده ای سیستم های روکش غیر سازه ای برای دیوارهای خارجی ساختمان است که اغلب در نمای ساختمان های بزرگ طبقاتی استفاده می شود. نمای پرده مانع ما بین دیواره داخلی و فضای خارجی است و بنابراین باعث کاهش وزن و بارهایی مانند باد و ارتعاشات شدید بر روی سازه های اصلی ساختمان می شود. این یکی از مهمترین مزایای استفاده از پرده نسبت به نمای سنتی ساختمان است.

ساختار نمای کرتین وال


نمای ساختمان های کرتین وال از یک قاب آلومینیومی سبک ساخته شده است. هنگام نصب و ساخت دیوارهای پرده ، پانل های مات و شفاف ، که معمولاً از شیشه ساخته می شوند ، بین قاب های بتونی نصب می شوند.
نمای پرده ای را می توان با ترکیبی از سیستم های دیگر مانند چوب ، به سبک و سیاق مدرن تری طراحی کرد تا علاوه بر زیبایی عایق بالاتری داشته باشد.


لامل چیست و چه ارتباطی با ظاهر کرتین وال دارد؟


ساختمان آلومینیومی نمای پرده یا در واقع همان پروفیل های آلومینیومی که نمای شیشه پرده بر روی آن نصب شده است ، از نظر فنی Lamel نامیده می شود.

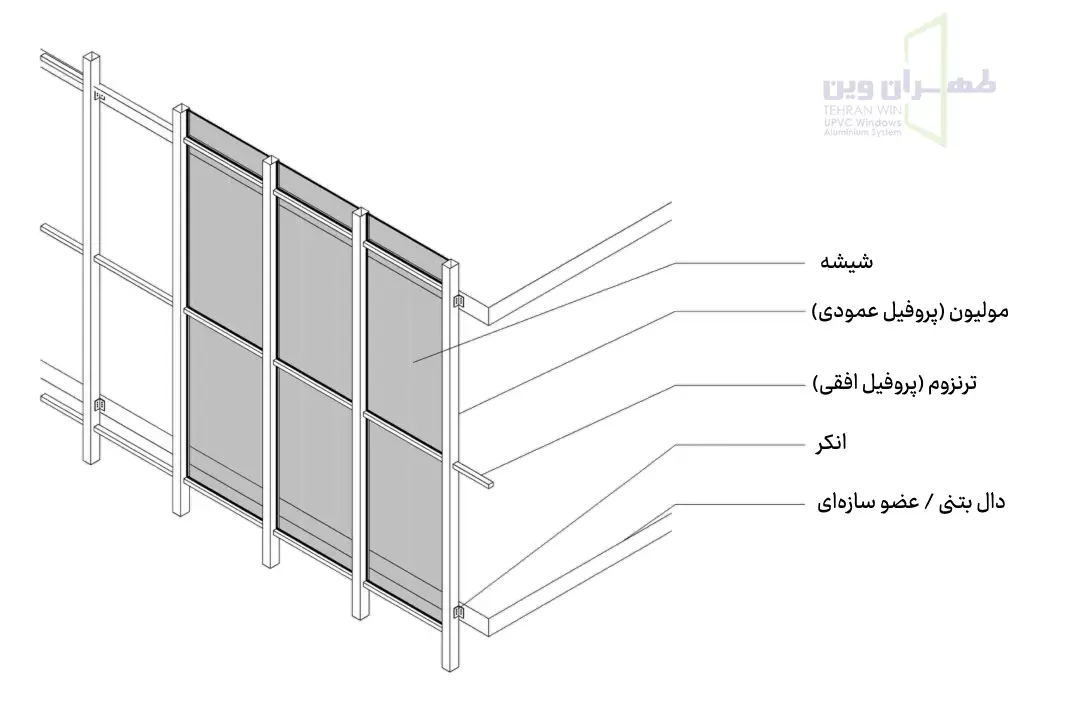

دانستن این نکته مهم است که در نمای پرده ها ، دیوارهای اسکلت ها در دو قسمت افقی و عمودی ارائه می شوند. همانطور که در ابتدای این مقاله گفتیم ، تیغه های افقی transoms و تیغه های عمودی Mullions نامیده می شوند.لازم به ذکر است که در اجرای سیستم های متصل به نمای پرده ها ، ترنس یا لایه لایه افقی معمولاً در اندازه طولی کوچکتر از ورقه میلیونی یا عمودی ارائه می شود. به خاطر داشته باشید ، اما عرض مرواریدها باید یکسان باشد.تفاوت در طول دال ها به این دلیل است که بیشتر اوقات شیشه های نما به صورت دایره های عمودی یا میلیونی خواهند بود ، اما در افق برخی از طراحان ، سازندگان و معماران به دلیل رشد سطح زیبایی بصری نما. برابر دانست. البته این مسئله کاملاً به ظرافت طراح و سازنده در طراحی نما و معماری بستگی دارد.انواع مختلفی از نظر مارک و مواد وجود دارد. اسکلت ها در کشورهای مختلفی تولید می شوند ، یکی از مهمترین کشورهایی که این سازه ها را تولید می کند آلمان است. این سازه ها از نظر ماده به دسته های مختلفی تقسیم می شوند: پرده آلومینیومی ، پرده استیل و پرده چوبی.


عایق کاری در پرده چگونه است؟


نمای لمینت به گونه ای طراحی شده است که می توان به بهترین شکل عایق بندی شده و ساختمان را در برابر نیروهای جوی و محیطی منطقه جغرافیایی آنها محافظت کرد.
به همین دلیل ، در طراحی لاملا با پروفیل آلومینیوم ، کانالهایی به طور کلی نصب می شوند که می توان از آنها برای اتصال تایرهای EPDM به ساختار شکست حرارتی استفاده کرد.از لاستیک های پلی آمید برای افزایش سطح عایق بندی برخی از سیستم های نمای ساختمان پرده ای نیز استفاده می شود و استفاده از ترمال بریک در هر سیستم پرده ای مخصوص این سیستم طراحی خواهد شد.به عنوان مثال ، در سیستم مشاهده Cover Cap ، پلی آمید روی لاملا قرار می گیرد ، اما در سیستم Full Frameless ، پلی آمید درون لاملا قرار می گیرد.در واقع می توان گفت که فرآیند سیستم های لمینیت که در آن پلی آمید بر روی لاملا قرار می گیرد یا در داخل لاملا قرار می گیرد با سیستم های دیگر متفاوت است. سیستم های نما برای حلق آویز وزن بر روی ساخت پرده یا نما و شاسی نما تأثیر می گذارد.در نتیجه ، هیچ بار مرده ای به دلیل وزن شیشه و هیچ بار انرژی ناشی از باد ، طوفان یا زلزله بر روی نما سنگینی نخواهد کرد و هیچ تأثیری در ساختار ساختمان نخواهد داشت. در واقع می توان گفت که دیوار لایه ای یا پرده ای سازه ای کاملاً جدا از ساختمان است.

اما نماهای دیگری مانند چوب ، آجر یا سنگ بر روی دیوار بیرونی ساختمان نصب نشده و نصب نمی شوند. بنابراین ، ساختمان باید بتواند در برابر وزن این نماها مقاومت کند.

با توجه به تفاوت بین نمای بدون قاب و شیشه صورت در نمای پرده ، باید نمای خارجی نمای را در نظر گرفت. در نمای نما ، عناصر آلومینیومی عمودی و افقی نصب شده در نمای پرده کاملاً دیده می شوند و شیشه را از هم متمایز می کنند ، اما در نمای بدون قاب ، عناصر خارجی آلومینیوم برداشته می شوند و ساختارهای اصلی در قسمت بیرونی شیشه نمای بدون قاب مخفی می شوند. و- به این ترتیب او دستی و دید زیباتر را نشان می دهد.

طهران وین

شرکت طهران وین ارئه دهنده خدمات در زمینه نمای کرتین وال در تهران میباشد با ما تماس بگیرید تا از قیمت اجرای نمای کرتین وال اطلاع کسب کنید.
