وزن و ابعاد پروفیل درب و پنجره یو پی وی سی دوجداره

پروفیل‌های یو پی وی سی (UPVC) یکی از مهم‌ترین و پرکاربردترین عناصر در صنعت ساخت و ساز مدرن به شمار می‌آیند. این پروفیل‌ها به دلیل ویژگی‌های منحصر به فرد خود، از جمله دوام بالا، عایق حرارتی و صوتی عالی، نگهداری آسان و مقاومت در برابر شرایط جوی مختلف، جایگاه ویژه‌ای در بازار دارند. استفاده از پروفیل‌های یو پی وی سی در ساخت درب‌ها و پنجره‌های دوجداره، به ویژه در مناطق شهری و مناطقی که نیاز به کاهش آلودگی صوتی و حفظ انرژی دارند، بسیار رایج است. این پروفیل‌ها به واسطه توانایی بالا در عایق‌بندی حرارتی و صوتی، نه تنها به بهبود کیفیت زندگی ساکنان کمک می‌کنند، بلکه از لحاظ اقتصادی نیز با کاهش هزینه‌های انرژی، بسیار مقرون به صرفه هستند.

پروفیل‌های یو پی وی سی در انواع و ابعاد مختلفی تولید می‌شوند که هر کدام با توجه به نیازهای خاص پروژه‌های ساختمانی، انتخاب می‌شوند. یکی از برندهای معتبر و پرطرفدار در این زمینه، پروفیل‌های وین تک است. پروفیل‌های وین تک به دلیل کیفیت بالا و تنوع در ابعاد و طراحی، توانسته‌اند جایگاه خود را در بازار به خوبی تثبیت کنند. این پروفیل‌ها با رعایت استانداردهای بین‌المللی و بهره‌گیری از تکنولوژی‌های پیشرفته، انتخابی ایده‌آل برای مهندسان و معماران در پروژه‌های مختلف می‌باشند.

وزن و ابعاد پروفیل وین تک

نوع پروفیلارتفاع دیواره خارجی (میلیمتر)ارتفاع دیواره داخلی (میلیمتر)عرض پروفیل (میلیمتر)تعداد کانال‌هاضخامت شیشه خور (میلیمتر)ابعاد محل گالوانیزه (میلیمتر)
فریم بزرگ۶۸۴۸۶۰۴۲۰-۲۲۲۵×۲۵
فریم با پایه۵۰۷۲۶۰۴۲۰-۲۲۲۵×۲۵
لنگه۵۸۵۸۶۰۴۲۰-۲۲۲۵×۲۵
قاب پنجره۶۲۴۲۶۰۴۲۰-۲۲۲۵×۲۵
میانی ثابت۸۲۴۲۶۰۴۲۰-۲۲۲۵×۲۵

 پروفیل قاب پنجره پروفیل وین تک

ارتفاع دیواره خارجی این پروفیل UPVC وین تک ۶۲ میلیمتر است، که این ارتفاع به منظور ایجاد استحکام و پایداری بیشتر در ساختار پنجره‌ها طراحی شده است. علاوه بر این، ارتفاع دیواره داخلی پروفیل نیز ۴۲ میلیمتر می‌باشد که این ابعاد نشان‌دهنده تعادل مناسب بین استحکام و زیبایی ظاهری پروفیل است. این طراحی موجب می‌شود که پروفیل قاب پنجره وین تک توانایی تحمل بارهای مختلف را داشته باشد و در برابر فشارهای محیطی مقاومت بالایی از خود نشان دهد.

عرض پروفیل قاب پنجره وین تک ۶۰ میلیمتر است که این عرض به پروفیل اجازه می‌دهد تا با انواع مختلف پنجره‌ها هماهنگ شود و نصب آن‌ها را آسان‌تر کند. یکی از ویژگی‌های برجسته این پروفیل، چهار کاناله بودن آن است که به افزایش مقاومت ساختاری پروفیل و بهبود عملکرد عایق‌بندی حرارتی و صوتی کمک می‌کند. این ویژگی به خصوص در مناطق شهری که نیاز به کاهش آلودگی صوتی و حفظ انرژی دارند، بسیار مهم است.

بیشتر بخوانید: قیمت پروفیل وین تک

ضخامت شیشه‌خور در این پروفیل بین ۲۰ تا ۲۲ میلیمتر متغیر است که این محدوده ضخامت، انعطاف‌پذیری بیشتری در انتخاب شیشه‌های مختلف برای پنجره‌ها فراهم می‌کند. این ویژگی امکان استفاده از شیشه‌های دوجداره و حتی سه‌جداره را برای بهبود عایق‌بندی حرارتی و صوتی فراهم می‌سازد.

محل استقرار گالوانیزه در این پروفیل نیز به ارتفاع ۲۵ میلیمتر و عرض ۲۵ میلیمتر طراحی شده است. این فضا به منظور جایگذاری گالوانیزه‌هایی که استحکام و دوام پروفیل را افزایش می‌دهند، فراهم شده است. استفاده از گالوانیزه در پروفیل‌های UPVC وین تک، مقاومت آن‌ها را در برابر شرایط جوی مختلف افزایش داده و طول عمر مفید پروفیل‌ها را بیشتر می‌کند.

 پروفیل قاب پنجره پروفیل وین تک

پروفیل فریم بزرگ پروفیل وین تک

ارتفاع دیواره خارجی پروفیل یو پی وی سی وین تک در این مدل ۶۸ میلیمتر است. این ارتفاع بیشتر نسبت به سایر مدل‌ها، استحکام بیشتری را فراهم می‌کند که این امر برای سازه‌هایی که نیاز به مقاومت بالاتری دارند، بسیار مناسب است. ارتفاع دیواره داخلی این پروفیل نیز ۴۸ میلیمتر می‌باشد که تعادل مناسبی بین مقاومت و انعطاف‌پذیری ایجاد می‌کند.

عرض پروفیل فریم بزرگ وین تک ۶۰ میلیمتر است. این عرض استاندارد، سازگاری این پروفیل را با انواع مختلف پنجره‌ها و درب‌ها تضمین می‌کند. علاوه بر این، این پروفیل دارای چهار کانال است که نه تنها به افزایش مقاومت ساختاری کمک می‌کند، بلکه به بهبود عملکرد عایق‌بندی حرارتی و صوتی نیز می‌انجامد. وجود این چهار کانال به کاهش انتقال حرارت و صدا از طریق پروفیل کمک شایانی می‌کند که این ویژگی به ویژه در مناطق پر سر و صدا و با آب و هوای متغیر بسیار مفید است.

ضخامت شیشه‌خور در این پروفیل بین ۲۰ تا ۲۲ میلیمتر متغیر است. این ضخامت، امکان استفاده از شیشه‌های دوجداره و حتی سه‌جداره را فراهم می‌کند، که به نوبه خود به بهبود عایق‌بندی حرارتی و صوتی پنجره‌ها می‌انجامد. این ویژگی مهم به خصوص در مناطقی که نیاز به حفظ انرژی و کاهش مصرف انرژی دارند، بسیار حائز اهمیت است.

یکی دیگر از ویژگی‌های مهم پروفیل فریم بزرگ وین تک، محل استقرار گالوانیزه آن است. این محل به ارتفاع ۲۵ میلیمتر و عرض ۲۵ میلیمتر طراحی شده است. گالوانیزه باعث افزایش دوام و استحکام پروفیل می‌شود و مقاومت آن را در برابر شرایط جوی نامساعد، ضربات و فشارهای مکانیکی افزایش می‌دهد. استفاده از گالوانیزه در داخل پروفیل‌های یو پی وی سی، طول عمر این محصولات را به طور قابل توجهی افزایش می‌دهد.

پروفیل فریم بزرگ پروفیل وین تک

پروفیل فریم با پایه پروفیل وین تک

ارتفاع دیواره خارجی پروفیل یو پی وی سی وین تک در این مدل ۵۰ میلیمتر است. این ارتفاع به پروفیل اجازه می‌دهد تا ضمن حفظ استحکام، زیبایی و ظرافت خاصی را نیز به نمای پنجره‌ها و درب‌ها ببخشد. در مقابل، ارتفاع دیواره داخلی این پروفیل ۷۲ میلیمتر است که این اختلاف ارتفاع بین دیواره خارجی و داخلی به منظور ایجاد یک ساختار قوی‌تر و مقاوم‌تر طراحی شده است. این ویژگی به ویژه برای تحمل بارهای سنگین و فشارهای مکانیکی در سازه‌های بزرگتر بسیار مفید است.

عرض پروفیل لنگه بزرگ وین تک ۶۰ میلیمتر است. این عرض استاندارد، سازگاری این پروفیل را با انواع مختلف پنجره‌ها و درب‌ها تضمین می‌کند و نصب آن‌ها را تسهیل می‌نماید. یکی از ویژگی‌های برجسته این پروفیل، چهار کاناله بودن آن است. وجود چهار کانال در ساختار پروفیل نه تنها به افزایش مقاومت مکانیکی کمک می‌کند، بلکه عملکرد عایق‌بندی حرارتی و صوتی را نیز بهبود می‌بخشد. این ویژگی به خصوص در مناطق سردسیر و یا مناطقی با ترافیک صوتی بالا بسیار اهمیت دارد.

ضخامت شیشه‌خور در این پروفیل بین ۲۰ تا ۲۲ میلیمتر متغیر است. این ضخامت انعطاف‌پذیری بیشتری در انتخاب نوع و ضخامت شیشه‌ها فراهم می‌کند، که می‌تواند از شیشه‌های دوجداره یا حتی سه‌جداره برای افزایش عایق‌بندی حرارتی و صوتی استفاده شود. این امر به کاهش مصرف انرژی و افزایش راحتی ساکنان ساختمان کمک شایانی می‌کند.

محل جایگیری گالوانیزه در این پروفیل به ارتفاع ۲۵ میلیمتر و عرض ۲۵ میلیمتر طراحی شده است. گالوانیزه‌ها نقش مهمی در افزایش دوام و استحکام پروفیل ایفا می‌کنند.

پروفیل فریم با پایه پروفیل وین تک

پروفیل لنگه وین تک

ارتفاع دیواره خارجی پروفیل یو پی وی سی وین تک در این مدل ۵۸ میلیمتر است. این ارتفاع نه تنها استحکام و پایداری ساختاری را تضمین می‌کند، بلکه به زیبایی و ظرافت پنجره‌ها نیز می‌افزاید. هم‌چنین، ارتفاع دیواره داخلی این پروفیل نیز ۵۸ میلیمتر است که نشان‌دهنده تعادل کامل در طراحی این پروفیل می‌باشد. این ویژگی باعث می‌شود که پروفیل لنگه وین تک بتواند فشارهای مکانیکی را به خوبی تحمل کند و عملکرد بهینه‌ای در طولانی‌مدت داشته باشد.

عرض پروفیل لنگه پنجره وین تک ۶۰ میلیمتر است. این عرض استاندارد باعث می‌شود که پروفیل با انواع مختلف پنجره‌ها و درب‌ها به خوبی سازگار باشد و نصب آن‌ها را آسان‌تر کند. یکی از ویژگی‌های مهم این پروفیل، چهار کاناله بودن آن است. وجود چهار کانال در ساختار پروفیل، نه تنها مقاومت مکانیکی را افزایش می‌دهد، بلکه عملکرد عایق‌بندی حرارتی و صوتی را نیز بهبود می‌بخشد. این ویژگی به خصوص در مناطقی با ترافیک صوتی بالا یا شرایط آب و هوایی نامساعد، بسیار حائز اهمیت است.

ضخامت شیشه‌خور در این پروفیل بین ۲۰ تا ۲۲ میلیمتر متغیر است. این ضخامت امکان استفاده از انواع مختلف شیشه‌های دوجداره و سه‌جداره را فراهم می‌کند که این امر به بهبود عایق‌بندی حرارتی و صوتی پنجره‌ها کمک شایانی می‌کند. با این ویژگی، می‌توان به کاهش هزینه‌های انرژی و افزایش راحتی ساکنان دست یافت.

فضای استقرار گالوانیزه در این پروفیل یو پی وی سی وین تک به ارتفاع ۲۵ میلیمتر و عرض ۲۵ میلیمتر طراحی شده است. گالوانیزه‌ها نقش بسیار مهمی در افزایش دوام و استحکام پروفیل دارند. با جای‌گیری مناسب گالوانیزه در این پروفیل، مقاومت آن در برابر شرایط جوی نامساعد، ضربات و فشارهای مکانیکی به طور قابل توجهی افزایش می‌یابد. این ویژگی به خصوص در مناطقی با شرایط آب و هوایی سخت و متغیر، بسیار مفید است و طول عمر پروفیل را به طور چشمگیری افزایش می‌دهد.

پروفیل قاب پنجره وین تک

ارتفاع دیواره خارجی این پروفیل UPVC وین تک ۶۲ میلیمتر است. این ارتفاع به منظور افزایش استحکام و پایداری در ساختار پنجره‌ها طراحی شده است. ارتفاع دیواره داخلی این پروفیل نیز ۴۲ میلیمتر می‌باشد. این تفاوت ارتفاع بین دیواره خارجی و داخلی، به منظور ایجاد یک ساختار مقاوم‌تر و مستحکم‌تر است که می‌تواند فشارهای مکانیکی و بارهای وارده را به خوبی تحمل کند.

عرض پروفیل قاب پنجره وین تک ۶۰ میلیمتر است. این عرض استاندارد باعث می‌شود که پروفیل با انواع مختلف پنجره‌ها سازگار باشد و نصب آن‌ها را آسان‌تر کند. یکی از ویژگی‌های مهم این پروفیل، چهار کاناله بودن آن است. وجود چهار کانال در ساختار پروفیل، نه تنها به افزایش مقاومت مکانیکی کمک می‌کند، بلکه عملکرد عایق‌بندی حرارتی و صوتی را نیز بهبود می‌بخشد. این ویژگی به ویژه در مناطق سردسیر یا پر سر و صدا، بسیار مفید است.

ضخامت شیشه‌خور در این پروفیل بین ۲۰ تا ۲۲ میلیمتر متغیر است. این ضخامت امکان استفاده از شیشه‌های دوجداره و حتی سه‌جداره را فراهم می‌کند که به بهبود عایق‌بندی حرارتی و صوتی کمک می‌کند. این ویژگی مهم به کاهش مصرف انرژی و افزایش راحتی ساکنان منجر می‌شود، چرا که از انتقال حرارت و صدا جلوگیری می‌کند.

یکی دیگر از ویژگی‌های مهم پروفیل قاب پنجره وین تک، محل استقرار گالوانیزه آن است. فضای مخصوص استقرار گالوانیزه در این پروفیل به ارتفاع ۲۵ میلیمتر و عرض ۲۵ میلیمتر طراحی شده است. گالوانیزه‌ها نقش بسیار مهمی در افزایش دوام و استحکام پروفیل ایفا می‌کنند. با قرارگیری گالوانیزه در این قسمت از پروفیل، مقاومت آن در برابر شرایط جوی نامساعد، ضربات و فشارهای مکانیکی به طور قابل توجهی افزایش می‌یابد. این ویژگی تضمین می‌کند که پروفیل قاب پنجره وین تک بتواند در طول زمان عملکرد بهینه خود را حفظ کند و طول عمر بالایی داشته باشد.

پروفیل قاب پنجره وین تک

پروفیل فریم بزرگ وین تک

پروفیل فریم بزرگ پروفیل وین تک یکی از جدیدترین و بهترین انتخاب‌ها برای ساخت و نصب پنجره‌ها در ساختمان‌ها است. این پروفیل با ارتفاع دیواره خارجی ۶۸ میلیمتر و ارتفاع دیواره داخلی ۴۸ میلیمتر، از جمله پروفیل‌هایی است که به طور ویژه برای ارتفاعات بزرگ و ساختمان‌هایی با طراحی مدرن مناسب است. عرض پروفیل فریم پنجره وینتک ۶۰ میلیمتر است که این اندازه به انعطاف پذیری بیشتر در طراحی و نصب پنجره‌ها کمک می‌کند.

این پروفیل ۴ کاناله است که این ویژگی به بهبود عملکرد عایق‌بندی حرارتی و صوتی آن کمک می‌کند. با داشتن چهار کانال، این پروفیل قادر است فشارها و بارهای وارده را بهتر تحمل کند و ساختار پنجره‌ها را بهبود بخشد. ضخامت شیشه‌خور نیز بین ۲۰ تا ۲۲ میلیمتر است که به امکان استفاده از شیشه‌های دوجداره و سه‌جداره می‌افزاید و عملکرد عایق‌بندی آن را بهبود می‌بخشد.

یکی از ویژگی‌های منحصر به فرد این پروفیل، محل استقرار گالوانیزه آن است. فضای مخصوص استقرار گالوانیزه در این پروفیل به ارتفاع ۲۵ میلیمتر و عرض ۲۵ میلیمتر طراحی شده است که این نشان می‌دهد که در طراحی این پروفیل به جزئیات کوچک نیز توجه شده است. با استفاده از گالوانیزه در این نقطه از پروفیل، دوام و استحکام آن به طرز چشمگیری افزایش می‌یابد.

پروفیل فریم بزرگ وین تک

پروفیل فریم با پایه وین تک

در پروفیل UPVC وینتک، ارتفاع دیواره خارجی این نوع پروفیل ۵۰ میلیمتر و ارتفاع دیواره داخلی آن ۷۲ میلیمتر است. این تفاوت ارتفاع بین دیواره خارجی و داخلی، به منظور بهبود عملکرد و استحکام ساختار پروفیل طراحی شده است. با ارتفاع داخلی بیشتر، پروفیل قادر است بارهای وارده را بهتر تحمل کند و استحکام بیشتری داشته باشد.

عرض پروفیل لنگه بزرگ وینتک در این نوع ۶۰ میلیمتر است که این ابعاد مناسب به نظر می‌رسد و امکان نصب آسان پنجره‌ها را فراهم می‌کند. همچنین، این پروفیل ۴ کاناله است که بهبود عملکرد عایق‌بندی حرارتی و صوتی را به همراه دارد.

ضخامت شیشه‌خور در این پروفیل بین ۲۰ تا ۲۲ میلیمتر است که این ضخامت امکان استفاده از شیشه‌های دوجداره و حتی سه‌جداره را فراهم می‌کند و به بهبود عملکرد عایق‌بندی حرارتی و صوتی کمک می‌کند.

محل جایگیری گالوانیزه در این پروفیل به ارتفاع ۲۵ میلیمتر و عرض ۲۵ میلیمتر است. استفاده از گالوانیزه در این نقطه از پروفیل، دوام و استحکام آن را به طرز قابل توجهی افزایش می‌دهد و از احتمال زنگ زدگی و خرابی در برابر شرایط مختلف محافظت می‌کند.

پروفیل فریم با پایه وین تک

پروفیل لنگه وین تک

در پروفیل یو پی وی سی وینتک، ارتفاع دیواره های خارجی و داخلی هر دو برابر با ۵۸ میلیمتر است. این تطابق ارتفاعی به همراه عرض پروفیل لنگه پنجره که ۶۰ میلیمتر است، به این پروفیل امکان می‌دهد که به طور کامل در طراحی و نصب پنجره‌ها استفاده شود و سازگاری بیشتری با ساختمان داشته باشد.

این پروفیل ۴ کاناله است که این ویژگی بهبود عملکرد آن را در حفظ حرارت و کنترل صدا ارتقا می‌دهد. با داشتن چهار کانال، پروفیل قادر است فشارها و بارهای وارده را بهتر تحمل کند و ساختار پنجره‌ها را بهبود بخشد.

ضخامت شیشه‌خور در این پروفیل بین ۲۰ تا ۲۲ میلیمتر است که این ضخامت امکان استفاده از شیشه‌های دوجداره و حتی سه‌جداره را فراهم می‌کند و به بهبود عملکرد عایق‌بندی حرارتی و صوتی کمک می‌کند.

محل استقرار گالوانیزه در این پروفیل به ارتفاع ۲۵ میلیمتر و عرض ۲۵ میلیمتر طراحی شده است. استفاده از گالوانیزه در این نقطه از پروفیل، دوام و استحکام آن را به طرز قابل توجهی افزایش می‌دهد و از احتمال زنگ زدگی و خرابی در برابر شرایط مختلف محافظت می‌کند.

پروفیل لنگه وین تک

پروفیل میانی ثابت وین تک

در این نوع پروفیل UPVC وین تک، ارتفاع دیواره خارجی ۸۲ میلیمتر و ارتفاع دیواره داخلی ۴۲ میلیمتر است. این تفاوت ارتفاعی به منظور بهبود عملکرد و استحکام ساختار پروفیل طراحی شده است. ارتفاع دیواره خارجی بیشتر از دیواره داخلی، به پروفیل قدرت بیشتری در مقابل فشارها و بارهای خارجی می‌دهد و به عملکرد و استحکام آن کمک می‌کند.

عرض پروفیل میانی ثابت وین تک در این نوع ۶۰ میلیمتر است که این ابعاد مناسب به نظر می‌رسد و امکان نصب آسان پنجره‌ها را فراهم می‌کند. همچنین، این پروفیل ۴ کاناله است که بهبود عملکرد عایق‌بندی حرارتی و صوتی را به همراه دارد.

ضخامت شیشه‌خور در این پروفیل بین ۲۰ تا ۲۲ میلیمتر است که این ضخامت امکان استفاده از شیشه‌های دوجداره و حتی سه‌جداره را فراهم می‌کند و به بهبود عملکرد عایق‌بندی حرارتی و صوتی کمک می‌کند.

محل استقرار گالوانیزه در این پروفیل به ارتفاع ۲۵ میلیمتر و عرض ۲۵ میلیمتر طراحی شده است. استفاده از گالوانیزه در این نقطه از پروفیل، دوام و استحکام آن را به طرز قابل توجهی افزایش می‌دهد و از احتمال زنگ زدگی و خرابی در برابر شرایط مختلف محافظت می‌کند.

پروفیل میانی ثابت وین تک

وزن و ابعاد پروفیل هافمن

نوع پروفیلتعداد شاخهمتراژ هر بسته (میلی متر)ضخامت دیوار خارجی (میلی متر)ضخامت دیوار داخلی (میلی متر)عرض پروفیل (میلی متر)
کاور فریم کشویی تک ریل۱۰۶۰۲
آدابتور لنگه کشویی۱.۵
میانی ثابت کشویی۶۲.۵۱۴۸
پروفیل کمکی۱۰۶۰۱۱۲۴
بازشوی داخل (۳ کاناله)۴۲.۵۱۶۰
بازشوی داخل (۴ کاناله)۴۲.۵۱۷۰
بازشوی بیرون (۶۰ میلیمتر)۴۲۴۲.۵۱۶۰
بازشوی بیرون (۷۰ میلیمتر)۴۲.۵۱۷۰
میانی ثابت (۶۰ میلیمتر)۶۲.۵۱۶۰
میانی ثابت (۷۰ میلیمتر)۶۲.۵۱۷۰
میانی متحرک (۶۳.۵ میلیمتر)۶۳۶۲.۵۱۶۳.۵

 پروفیل هافمن کشویی

 پروفیل هافمن کشویی

  1. پروفیل کاور فریم کشویی تک ریل: این نوع پروفیل وظیفه‌ی کاور کردن فریم کشویی تک ریل روبروی لنگه کشویی را بر عهده دارد. هر بسته شامل ۱۰ شاخه است و متراژ هر بسته ۶۰ میلی‌متر است. ضخامت دیوار خارجی این پروفیل ۲ میلی‌متر است.
  2. پروفیل آدابتور لنگه کشویی: این نوع پروفیل به شاخک آداپتور لنگه کشویی چفت شده و وظیفه‌ی آن ایجاد اتصال به شاخک آداپتور لنگه کشویی است. ضخامت این پروفیل ۱.۵ میلی‌متر است.
  3. پروفیل میانی ثابت: این پروفیل وظیفه‌ی ایجاد لت در پنجره کشویی را بر عهده دارد. هر بسته شامل ۶ شاخه است. ضخامت دیوارهای داخلی، خارجی و عرض این پروفیل به ترتیب ۱، ۲.۵ و ۴۸ میلی‌متر است.

بیشتر بخوانید: قیمت پروفیل هافمن

پروفیل هافمن کمکی

پروفیل کمکی، یکی از اجزای حیاتی در ساختار پنجره‌ها است که وظیفه‌ی پارتیشن‌بندی قسمت‌های مختلف پنجره را بر عهده دارد. این نوع پروفیل به صورت کلی در لت پایین لنگه در استفاده می‌شود و نقش مهمی در استحکام و زیبایی پنجره دارد. ابعاد این پروفیل ۱۰۰*۲۴ میلی‌متر است و ضخامت دیواره‌های آن ۱ میلی‌متر می‌باشد.

هر بسته از این پروفیل شامل ۱۰ شاخه است و متراژ آن در هر بسته ۶۰ میلی‌متر است. ضخامت نهایی پروفیل ۲۴ میلی‌متر است. این ویژگی‌ها همگی با همراهی طراحی منحصر به

پروفیل ساختمانی

پروفیل‌ها در صنعت ساختمان‌سازی کاربردهای گسترده‌ای دارند و به عنوان یکی از اجزای اصلی در ساخت قاب و چهارچوب درب و پنجره به کار می‌روند. بین انواع پروفیل‌های ساختمانی، پروفیل‌های لنگه دری به عنوان پرمصرف‌ترین‌ها در این صنعت مطرح هستند. این پروفیل‌ها عموماً در سه دسته پروفیل نورد گرم، پروفیل نورد سرد و پروفیل مرکب قرار می‌گیرند.

  1. پروفیل نورد گرم: این نوع پروفیل از شمش فولادی تولید می‌شود و شکل قوطی دارد. به دلیل خواص مکانیکی بالا و مقاومت به فشار، برای ساخت قاب‌ها و سازه‌های سنگین مورد استفاده قرار می‌گیرد.
  2. پروفیل نورد سرد: این پروفیل‌ها از ورق‌های فولادی ساخته می‌شوند که با پرس و خم کردن تولید می‌شوند. شکل آنها ناودانی است و معمولاً برای کارهای ساختمانی سبک استفاده می‌شوند.
  3. پروفیل مرکب: این نوع پروفیل از اتصال پروفیل‌های گرم و سرد به هم ایجاد می‌شود. این پروفیل‌ها خواصی از هر دو نوع پروفیل را ترکیب می‌کنند و برای استفاده در سازه‌های متوسط ​​و سنگین مناسب هستند.

پروفیل کامپوزیتی

پروفیل کامپوزیتی از جنس پلاستیک تقویت‌شده با الیاف شیشه‌ای ساخته می‌شود. این نوع پروفیل به خصوصیات منحصر به فردی مانند مقاومت بالا در برابر خوردگی و زنگ‌زدگی، عمر طولانی، وزن سبک، ایمنی بالا در برابر ارتعاشات، به ویژه زلزله، و سبکی معروف است. این پروفیل‌ها به اندازه و شکل‌های مختلفی تولید می‌شوند و از نظر شکل به دو دسته باز و بسته تقسیم می‌شوند.

کاربردهای ویژه‌ای که این نوع پروفیل دارد شامل موارد زیر است:

  • استفاده از سدکننده‌های اشعه ماوراء بنفش برای بهبود مقاومت در برابر شرایط آب و هوایی
  • استفاده از اکسید آنتیمونی برای مقاومت در برابر شعله
  • استفاده از رنگ‌های مختلف برای رنگ‌آمیزی
  • استفاده از مواد شیمیایی برای صیقلی کردن سطح و ایجاد خصوصیات فرونشانی ترک

پروفیل های بازشوی پنجره و درب

پروفیل های بازشوی پنجره و درب

پروفیل‌های بازشوی درب و پنجره UPVC به دو نوع بیرون بازشو و داخل بازشو تقسیم می‌شوند. وظیفه پروفیل داخل بازشو ایجاد کردن بازشو در درب‌ها و پنجره‌های مختلف است. این نوع پروفیل از نظر ابعاد به دو نوع تبدیل می‌شود.

در نوع اول، پروفیل داخل بازشو دارای ۳ کانال و تعداد شاخه‌های آن ۴ شاخه است. ضخامت دیوارهای داخلی، خارجی و عرض آن به ترتیب ۱ و ۲.۵ و ۶۰ میلی‌متر می‌باشد. در نوع دوم، این پروفیل دارای ۴ کانال و تعداد شاخه‌های آن نیز ۴ شاخه است. ضخامت دیوارهای داخلی، خارجی و عرض آن به ترتیب ۱ و ۲.۵ و ۷۰ میلی‌متر است.

وظیفه پروفیل‌های بیرون بازشو، ایجاد بازشو به سمت بیرون است، بدون اینکه زهوار شیشه در خارج قرار بگیرد. مشابه پروفیل داخل بازشو، وظیفه ایجاد بازشو را بر عهده دارند. این نوع پروفیل نیز از نظر عرض به دو دسته تقسیم می‌شود.

در نوع اول، پروفیل بیرون بازشو دارای تعداد شاخه ۴ شاخه و متراژ ۲۴ میلی‌متر است. ضخامت دیوارهای داخلی، خارجی و عرض آن به ترتیب ۱ و ۲.۵ و ۶۰ میلی‌متر می‌باشد. در نوع دوم، این پروفیل دارای تعداد شاخه ۴ شاخه و ضخامت دیوارهای داخلی، خارجی و عرض آن به ترتیب ۱ و ۲.۵ و ۷۰ میلی‌متر می‌باشد.

پروفیل های میانی

پروفیل هافمن میانی به دو دسته ثابت و متحرک تبدیل می‌شود. وظیفه پروفیل میانی ثابت آن است که پنجره را به قسمت‌های مختلف تقسیم کند یا لت‌های مختلف در پنجره ایجاد کند. این پروفیل از لحاظ ابعاد به دو دسته تقسیم می‌شود.

در نوع اول، پروفیل میانی ثابت دارای ۶ تعداد شاخه است. ضخامت دیوارهای داخلی، خارجی و عرض آن به ترتیب ۱ و ۲.۵ و ۶۰ میلی‌متر است.

در نوع دوم، پروفیل میانی ثابت نیز دارای ۶ تعداد شاخه است. ضخامت دیوارهای داخلی، خارجی و عرض آن به ترتیب ۱ و ۲.۵ و ۷۰ میلی‌متر است.

وظیفه پروفیل‌های میانی متحرک این است که لت در پنجره یا درب را ایجاد کند، مشابه پروفیل میانی ثابت با این تفاوت که بین دو لنگه بازشو قرار می‌گیرند و به یکی از آنها کوبل می‌شوند و باز و بسته می‌شوند. این نوع پروفیل نیز از نظر ابعاد به دو دسته تقسیم می‌شود.

در نوع اول، پروفیل میانی متحرک دارای ۶ تعداد شاخه و متراژ ۳۶ میلی‌متر است. ضخامت دیوارهای داخلی، خارجی و عرض آن به ترتیب ۱ و ۲.۵ و ۶۳.۵ میلی‌متر می‌باشد.

وزن و ابعاد پروفیل ویستابست

نوع پروفیلارتفاع دیواره خارجی (میلیمتر)ارتفاع دیواره داخلی (میلیمتر)عرض پروفیل (میلیمتر)ضخامت شیشه خور (میلیمتر)ارتفاع محل گالوانیزه (میلیمتر)عرض محل گالوانیزه (میلیمتر)
میانی ثابت ویستابست ۳ کاناله۶۵۴۵۶۰۲۴۳۲۲۱
فریم بزرگ ویستابست ۳ کاناله۷۶۵۶۶۰۲۴۳۲۲۲
لنگه پنجره ویستابست ۳ کاناله۷۸۵۸۶۰۲۴۳۵۲۲
قاب پنجره ویستابست ۳ کاناله۷۸۵۸۶۰۲۲۲۳۲۳
میانی ثابت ویستابست ۳ کاناله۸۳۴۳۶۰۲۰۲۰۳۴
فریم کشویی تک ریل ویستابست۷۸۵۸۹۰۲۰۲۰۳۸
بازشوی کشویی ویستابست۱۰۳۶۳۶۰۲۰۲۸۳۰
پنل ویستابست ۳ کاناله۱۱۰۱۰۰۲۲

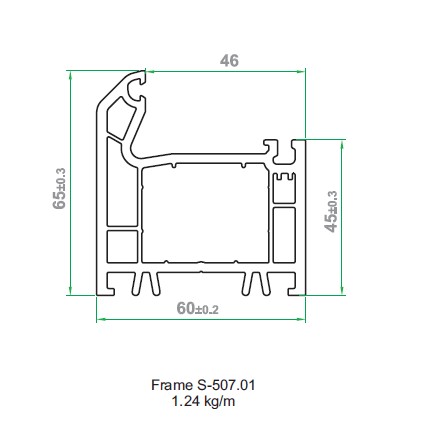

 پروفیل میانی ثابت وبستابست

در این نوع، ارتفاع دیواره خارجی پروفیل یو پی وی سی ویستابست ۳ کاناله ۶۵ میلی‌متر و ارتفاع دیواره داخلی آن ۴۵ میلی‌متر است. پروفیل میانی ثابت پنجره یو پی وی سی ویستابست ۳ کاناله دارای عرض ۶۰ میلی‌متر و ضخامت شیشه خور آن ۲۴ میلی‌متر می‌باشد. ارتفاع محل استقرار گالوانیزه در این پروفیل ۳۲ میلی‌متر و عرض آن نیز ۲۱ میلی‌متر است.

 پروفیل میانی ثابت وبستابست

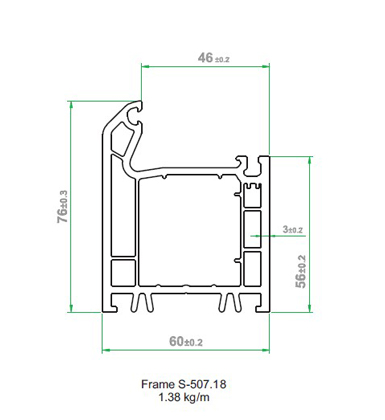

پروفیل فریم بزرگ ویستابست ۳ کاناله

ارتفاع دیوار خارجی با استفاده از پروفیل UPVC ویستابست با سه کانال، دارای ابعاد ۷۶ میلیمتر عرض و ۶۰ میلیمتر ارتفاع می‌باشد. دیوار داخلی این پروفیل نیز ارتفاعی به اندازه ۵۶ میلیمتر دارد. این پروفیل برای فریم بزرگ پنجره‌های دو لایه از جنس UPVC به کار می‌رود.

ضخامت شیشه در این فریم ۲۴ میلیمتر است. محل استقرار گالوانیزه در این پروفیل با ابعاد ۳۲ میلیمتر ارتفاع و ۲۲ میلیمتر عرض است. این ترکیب ابعادی می‌تواند به عملکرد و پایداری ساختمان کمک کند و در عین حال، به زیبایی و استحکام ظاهری آن نیز کمک می‌کند.

پروفیل فریم بزرگ ویستابست ۳ کاناله

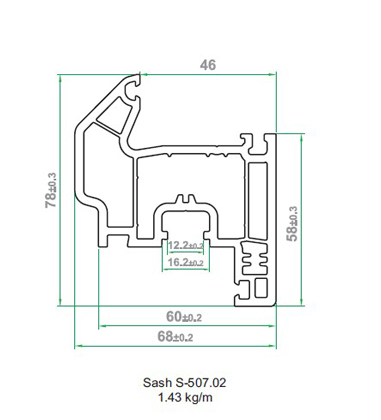

پروفیل لنگه پنجره upvc ویستابست

دیواره‌های خارجی و داخلی با استفاده از پروفیل UPVC ویستابست با سه کانال، ابعاد ۷۸ میلیمتر عرض و ۵۸ میلیمتر ارتفاع را دارند. ضخامت شیشه در این پروفیل ۲۴ میلیمتر است. ارتفاع محل استقرار گالوانیزه در این پروفیل ۳۵ میلیمتر و عرض آن ۲۲ میلیمتر است. این ترکیب ابعادی همچنین شامل پروفیل لنگه پنجره دو لایه UPVC ویستابست با عرض ۶۰ میلیمتر است.

این ترکیب پروفیل‌ها و ابعاد مختلف آنها به‌طور هماهنگی طراحی شده است تا عملکرد بهینه و استحکام ساختمان فراهم شود.

پروفیل لنگه پنجره upvc ویستابست

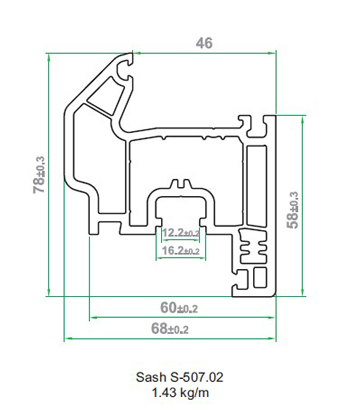

پروفیل قاب پنجره ویستابست ۳ کاناله

ارتفاع دیواره‌های خارجی با استفاده از پروفیل UPVC ویستابست با سه کانال، ابعاد ۷۸ میلیمتر عرض و ۵۸ میلیمتر ارتفاع را دارند. ارتفاع دیواره داخلی این پروفیل نیز ۵۸ میلیمتر است. پروفیل قاب پنجره دو لایه UPVC ویستابست با سه کانال، دارای عرض ۶۰ میلیمتر است و ضخامت شیشه در آن ۲۲ میلیمتر است. ارتفاع محل استقرار گالوانیزه پروفیل UPVC ویستابست با سه کانال ۲۳ میلیمتر و عرض آن نیز ۲۳ میلیمتر است.

این ترکیب ابعادی، هماهنگی مناسبی بین اجزای ساختمانی فراهم می‌کند، که علاوه بر ایجاد استحکام و پایداری، زیبایی و طراحی زیبایی را هم حفظ می‌کند.

پروفیل قاب پنجره ویستابست ۳ کاناله

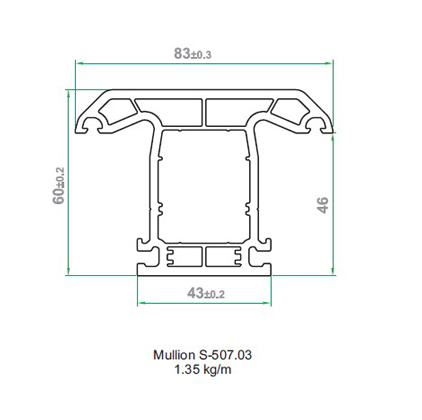

پروفیل میانی ثابت ویستابست

ارتفاع دیواره خارجی با استفاده از پروفیل UPVC ویستابست با سه کانال، ابعاد ۸۳ میلیمتر عرض و ۴۳ میلیمتر ارتفاع را دارند. ارتفاع دیواره داخلی این پروفیل نیز ۴۳ میلیمتر است. پروفیل میانی ثابت پنجره دو لایه UPVC ویستابست با سه کانال، دارای عرض ۶۰ میلیمتر و ضخامت شیشه ۲۰ میلیمتر است. ارتفاع محل استقرار گالوانیزه پروفیل UPVC ویستابست با سه کانال ۲۰ میلیمتر و عرض آن ۳۴ میلیمتر است.

این ترکیب ابعادی با توجه به ارتفاع‌ها و اندازه‌های مختلف، به منظور ایجاد سازگاری و توازن در طراحی ساختمان انتخاب شده است. این ابعاد به عملکرد بهینه و استحکام ساختمان کمک می‌کنند و در عین حال، به زیبایی و ارزش افزوده ظاهری نیز کمک می‌کنند.

پروفیل میانی ثابت ویستابست

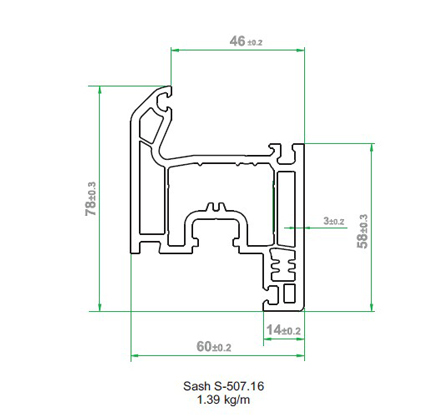

پروفیل فریم کشویی تک ریل ویستابست

ارتفاع دیواره خارجی با استفاده از پروفیل UPVC ویستابست با سه کانال، ابعاد ۷۸ میلیمتر عرض و ۵۸ میلیمتر ارتفاع را دارد. ارتفاع دیواره داخلی این پروفیل نیز ۵۸ میلیمتر است. پروفیل فریم کشوئی تک ریل دو لایه UPVC ویستابست با سه کانال، دارای عرض ۹۰ میلیمتر و ضخامت شیشه ۲۰ میلیمتر است. ارتفاع محل استقرار گالوانیزه پروفیل UPVC ویستابست با سه کانال ۲۰ میلیمتر و عرض آن ۳۸ میلیمتر است.

این ترکیب ابعادی با استفاده از پروفیل‌های مختلف، ایجاد تنوع در طراحی ساختمان و افزودن ارزش به زیبایی و عملکرد آن را فراهم می‌کند. این ابعاد مناسب به همراه توجه به استحکام و پایداری ساختمان، انتخاب ایده‌آلی برای پروژه‌های معماری می‌باشند.

پروفیل فریم کشویی تک ریل ویستابست

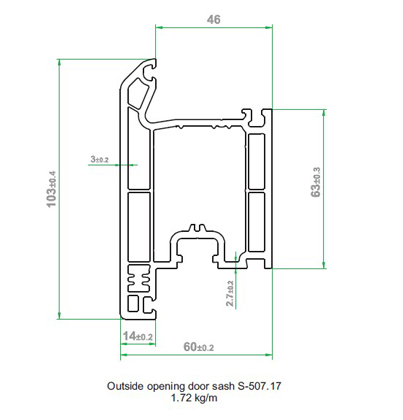

پروفیل باز شوی کشویی ویستابست

ارتفاع دیواره خارجی با استفاده از پروفیل UPVC ویستابست با سه کانال، ابعاد ۱۰۳ میلیمتر عرض و ۶۳ میلیمتر ارتفاع را دارد. ارتفاع دیواره داخلی این پروفیل نیز ۶۳ میلیمتر است. پروفیل باز شوی کشوئی پنجره UPVC ویستابست با سه کانال، دارای عرض ۶۰ میلیمتر و ضخامت شیشه ۲۰ میلیمتر است. ارتفاع محل استقرار گالوانیزه پروفیل UPVC ویستابست با سه کانال ۲۸ میلیمتر و عرض آن ۳۰ میلیمتر است.

این ترکیب ابعادی با توجه به ارتفاع‌ها و اندازه‌های مختلف، به منظور ایجاد سازگاری و توازن در طراحی ساختمان انتخاب شده است. این ابعاد به عملکرد بهینه و استحکام ساختمان کمک می‌کنند و در عین حال، به زیبایی و ارزش افزوده ظاهری نیز کمک می‌کنند.

پروفیل باز شوی کشویی ویستابست

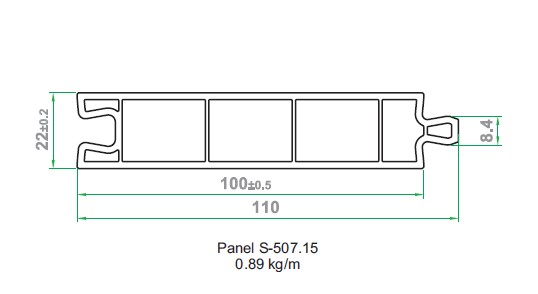

پروفیل پنل ویستابست ۳ کاناله

ارتفاع دیواره خارجی با استفاده از پروفیل UPVC ویستابست با سه کانال، ابعاد ۱۱۰ میلیمتر عرض و ۱۰۰ میلیمتر ارتفاع را دارد. ارتفاع دیواره داخلی این پروفیل نیز ۱۰۰ میلیمتر است. در این پروفیل، پنل UPVC ویستابست با سه کانال، دارای عرض ۲۲ میلیمتر است.

پروفیل پنل ویستابست ۳ کانالهاین ترکیب ابعادی با توجه به ارتفاع‌ها و اندازه‌های مختلف، به منظور ایجاد سازگاری و توازن در طراحی ساختمان انتخاب شده است. این ابعاد به عملکرد بهینه و استحکام ساختمان کمک می‌کنند و در عین حال، به زیبایی و ارزش افزوده ظاهری نیز کمک می‌کنند.
